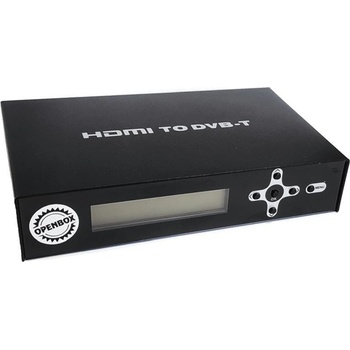

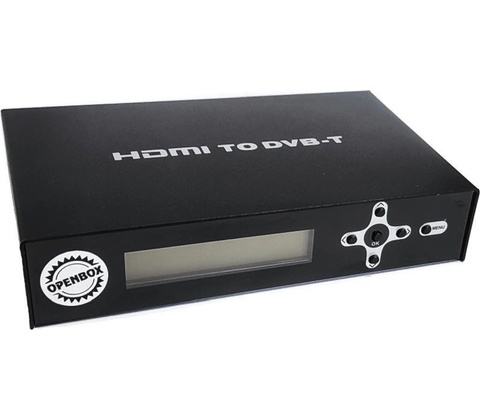

Openbox MOD-M4

Modulátor Openbox MOD-M4 HDMI na DVB-T, Mpeg-2 Full HD, H.264

Modulátor Openbox

MOD-M4 je multifunkční zařízení, které moduluje vstupní audio/video signál přiváděný do konektoru HDMI do standardu DVB-T.

Zařízení je jednokanálový modulátor. To znamená, že k němu lze připojit jeden zdroj signálu.

Vysoká kvalita obrazu je zajištěna kompresí kodeku H.264 a maximální přenosovou rychlostí 24 Mbit/s.

Možnosti konfigurace umožňují přidat výstupní tok do stávající instalace DVB-T způsobem zvoleným správcem.

Zdrojem signálu mohou být mimo jiné: multimediální přehrávače, DVR rekordéry, Blu-ray přehrávače, PC nebo STB dekodéry.

Modulátor lze tedy použít k distribuci obsahu nejvyšší kvality ve standardu DVB-T přes koaxiální kabel v televizních instalacích a průmyslových monitorovacích instalacích.

Použití modulátoru umožňuje integraci s pozemní televizní instalací.

Stává se, že distribuce DVB-T signálu v kombinaci s jakýmkoliv A/V zdrojem v koaxiálním kabelu (po jeho první konverzi na RF signál) je mnohem jednodušší a levnější než jiná řešení - zvláště když má signál dosáhnout mnoha přijímače.

Taková je situace například v prodejnách TV, kde modulátory HDMI -> DVB-T používané pro zobrazení HD materiálů na několika desítkách přijímačů jsou výbornou alternativou k rozbočovačům a desítkám HDMI kabelů.

Parametry:

• Vstup 1x HDMI
• HDMI Loop- výstupní konektor 1x HDMI
• Koaxiální výstup Standardní DVB-T
• Podporované vstupní HDMI rozlišení: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz
• Video kódování H.264
• Přenosová rychlost videa 1~24Mbps
• Audio formát MPEG a AAC (44,1 kbps, 48 kbps)
• Kódování zvuku MPEG2
• MER 37 dB
• Přenosová rychlost zvuku 64, 96 128, 192, 256 320 Kbit/s

-

Upravitelná pole TSID (ID transportního toku), ONID (ID původní sítě),

ID sítě, název služby, ID služby, režim LCN a ID LCN (číslo logického kanálu)

• Standardní DVB-T COFDM
• Ochranný interval 1/4, 1/8, 1/16, 1/32
• Konstelace 16QAM, 64QAM a QPSK
• Šířka pásma 6M, 7M a 8M
• FEC 1/2, 2/3, 3/4, 5/6, 7/8
• Přepravní sazba 2K a 8K
• Signál TMDS 0,5 – 1,5 Vp-p (TMDS)
• DDC signál 5Vp-p(TTL)
• ESD ochrana IEC61000-4-2
• Frekvence 177,5 až 866 MHz
• Maximální efektivní bitová rychlost: 24M bitů
• Útlum
